預應力碳纖維布加固混凝土梁的施工方法與要求主要取決于所采用的張拉設備及工藝過程。下面愛牢南京加固公司小編給大家介紹預應力碳纖維布加固混凝土結構施工工藝。

  一、設備介紹

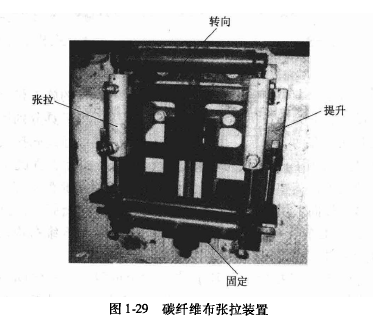

  該設備主要由4部分構成:固定部分、張拉部分、提升部分及轉向部分，如圖1-29所示。該設備具有張拉(可雙邊張拉)碳纖維布應力至設計預應力水平;調整預 應力碳纖維布方向;提升  張拉后的碳纖維布至要求位置;保持碳纖維布的預拉力等功能，操作簡便，張拉效率較高，可通過儀表控制張拉力的大小。

  1.固定部分:用于將碳纖維布牢固地固定在裝置的固定軸上，保證其預應力的實現。

  2.張拉部分:通過油壓系統產生作用力張拉碳纖維布，從而對其施加預應力，通過數字式油壓表控制施加的預應力程度。

  3.提升部分:碳纖維布應力張拉至設計值后，整體提升，使碳纖維布貼近混凝土梁的底面，完成粘貼。

  4.轉向部分:將施加預應力的碳纖維布由豎向轉向為水平向，以利于碳纖維布在構件底部的粘貼。這套張拉裝置具有較強的實用性，采用數字式儀表顯示施加預應力程度，操作方便，適合于工程應用，目前已開始在工程中應用。

  二、預應力碳纖維布加固混凝土結構施工方法

  從施工過程和工藝來看，張拉碳纖維布并對構件形成預應力主要包括張拉、粘貼、放張三個流程，具體施工方法如下:

  1.表面處理

  在需要加固的混凝土梁的底面定位放線，對混凝土梁底進行表面處理。類似于粘貼纖維增強復合材料的施工要求。

  2.張拉碳纖維布

  按設計要求的尺寸裁剪碳纖維布，平整地裝在張拉設備上并固定，避免出現碳纖維布彎折現象。利用張拉設備油壓系統施加預應力控制張拉預應力程度，張拉至預定值。

  3.粘貼碳纖維布

  張拉至預定力值后，保持示數穩定，在梁底及碳纖維布的上表面涂抹環氧樹脂。抬升碳纖維布直到完全貼近混凝土梁的底部。在碳纖維布的下表面再均勻涂抹環氧樹 脂，使其充分浸潤到其中。最后用“羅拉”將碳纖維布碾壓排除氣泡，使碳纖維布與混凝土粘貼緊密，牢固地粘貼在混凝土梁上，然后設置U形箍，養護至粘結材料 固化。

  4.放張?zhí)祭w維布

  將碳纖維布粘貼在混凝土梁上待粘結材料固化，放張兩端的碳纖維布，此時預應力開始施加到了混凝土梁上。

  采用多層加固時，重復以上的步驟。

  三、預應力碳纖維布加固混凝土結構施工要點

  由于預應力碳纖維布加固技術是一種綜合性較強的技術，加固效果取決于許多因素的作用，根據試驗與工程應用經驗，在施工中尤其應注意如下一些施工要點:

  1.施工現場的環境溫度必須符合粘結材料的使用溫度以保證粘貼質量，如果不能滿足，必須采取措施使其滿足要求后再進行粘貼。

  2.應采用強度較高、質量優良、編織均勻的碳纖維布，防止因其橫向應變分布不均勻造成碳纖維布受力不均，從而影響預應力的施加。選擇與碳纖維布配套且浸潤性能好、延伸率高的粘結材料。

  3.張拉過程中，預應力應勻速增加，盡量保持兩側同步加載。

  4.抬升過程和放張時兩端應盡量同步。混凝土梁的轉角處及多層粘貼時纖維布搭接處要多涂一些粘結材料。未充滿粘結材料的空隙用注射器注入粘結材料。

  5.粘貼多層預應力碳纖維布時，應在浸漬樹脂表面指觸干燥后再進行下一步工序的施工，粘貼后一層布前需把前一層布表面進行找平處理。

  6.在加固處表面進行密閉防護處理時，可用摻有防火劑的聚合物砂漿或其他有利于復合材料防火性能的涂料。

  7.作為預應力材料使用的碳纖維布切忌彎折。與碳纖維布配套的粘結材料應密封貯存，遠離火源，避免陽光直接照射?，F(xiàn)場施工人員應采取相應的勞動保護措施。

  8.可以采取一些特殊的措施防止預應力碳纖維布端部的錨固破壞，如在加固面積不變的條件下，盡量增大碳纖維布的寬度;在端部附近區域采用低剛度高強度的粘結材料;在端部附近區域逐步減少纖維布的厚度;逐步減小纖維布中的預應力大小等。

  9. 減少預應力損失的措施。預應力碳纖維布加固技術中，預應力損失是無法避免的。但是可以采用一些有力的措施來減少預應力的損失。針對上述設備情況，可以改進 張拉設備使之由于張拉裝置變形造成的損失盡可能減少;保證轉向軸表面光潔度符合要求減少能耗，滑動裝置的導軌處涂抹黃油減少摩擦;加大裝置的錨桿尺寸和提升平板的剛度等。
