結(jié)構(gòu)改造加固是以延長結(jié)構(gòu)使用壽命為目的一種人類再生產(chǎn)，必須注意到環(huán)境保護(hù)，使用綠色材料和可持續(xù)發(fā)展技術(shù)。盡量節(jié)省資源和保護(hù)環(huán)境是每個工程技術(shù)人員的使命，是造福子孫后代迫在眉睫的大事，盡量不拆除或少拆除建筑物是大幅減少不可降解物的源頭。因此將老舊建筑物加固修復(fù)、重新利用是一件利國利民的好事。

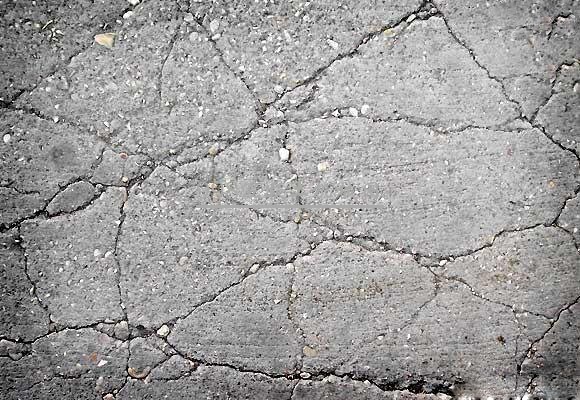

  裂縫的現(xiàn)狀可分為靜止裂縫、活動裂縫和正在發(fā)展的裂縫。靜止裂縫(如干燥收縮等)可以通過填入剛性材料來修補(bǔ)?；顒恿芽p隨著結(jié)構(gòu)荷載或者混凝土中的濕熱變化時開時合，修補(bǔ)材料必須具有足夠的柔韌性，可承受裂縫運(yùn)動或者能消除裂縫運(yùn)動產(chǎn)生的應(yīng)力。

  混凝土及砌體裂縫修補(bǔ)技術(shù)的方法很多，這里簡要介紹如下幾種。

  1.表面抹灰修補(bǔ)法

  (一)水泥砂漿涂抹

  對于商品混凝土結(jié)構(gòu)，可先將裂縫附近的商品混凝土表面鑿毛，然后用1：1～1：2水泥砂漿涂抹其上，涂抹時不能有流水。涂抹總厚度一般為10～20 mm，砂漿砂子不宜太粗，一般為中細(xì)砂，水泥強(qiáng)度等級不要低于32.5級。

  (二)環(huán)氧砂漿涂抹

  先在裂縫上鑿一V形槽，用鐵絲刷刷清縫口。在裂縫四周涂一層環(huán)氧砂漿，如裂縫較深，垂直方向也可靜力灌注，環(huán)氧砂漿可灌入0.5 mm的隙縫中。最后嵌入環(huán)氧砂漿，用刮刀使其平面與原商品混凝土平面相平。待環(huán)氧樹脂硬化后即可應(yīng)用。養(yǎng)護(hù)期間結(jié)構(gòu)不宜受振、受潮，以保證修補(bǔ)質(zhì)量。

  2.填縫與鑿槽嵌補(bǔ)

  (一)填縫

  填縫是磚石砌體裂縫修理中最簡便的一種方法。操作時，將縫隙清理干凈，根據(jù)裂縫的寬度不同分別用勾縫刀、抹子、刮刀等工具進(jìn)行操作，所用灰漿通常采用1：2.5或1：3水泥沙漿，一般不得低于砌筑灰漿的強(qiáng)度。填縫處理后可在美觀、耐久性等方面起到一定作用，而對砌體的整體性、強(qiáng)度等方面所起的作用甚微。

  (二)鑿縫嵌補(bǔ)

  鑿縫嵌補(bǔ)是沿商品混凝土裂縫鑿一條深槽，然后在槽內(nèi)嵌補(bǔ)各種粘結(jié)材料，如環(huán)氧砂漿、瀝青、甲基丙烯酸脂類化學(xué)強(qiáng)劑等一種修補(bǔ)方法。

  修補(bǔ)時先沿裂縫鑿槽，槽形根據(jù)裂縫位置和填補(bǔ)材辯而定，縫槽形狀通常多采用V形槽。槽的兩邊商品混凝土面必須修理平整，槽內(nèi)要清洗干凈，必要時可在填料前用丙酮擦一遍。如槽口外需要抹水泥砂漿或噴涂砂漿時，在鑿槽時須一并將槽口外的商品混凝土表面鑿毛，同時清理干凈。用水泥砂漿填補(bǔ).事先要保持槽內(nèi)潤濕(不應(yīng)有積水)，用瀝青或環(huán)氧材料填補(bǔ)時，要保持槽內(nèi)干燥，否則應(yīng)先采取其他措施，使槽內(nèi)干燥后再進(jìn)行填補(bǔ)。

  3.灌漿法

  (一)對于較寬裂縫應(yīng)進(jìn)行壓力灌漿處理。灌漿處理一般采用環(huán)氧樹脂進(jìn)行灌漿。

  (二)對裂縫表面進(jìn)行處理,沿裂縫用鋼釬鑿成 /V0 型槽或 /U0 型槽,槽寬與槽深可根據(jù)裂縫深度和有利于封閉來確定。鑿縫時先沿裂縫打開,再向兩側(cè)加寬,鑿?fù)旰笥娩摻z刷和氣泵將商品混凝土碎屑、粉塵清除干凈。

  (三)埋設(shè)灌漿嘴的間距可根據(jù)裂縫的深度確定,埋設(shè)時先將灌漿嘴用環(huán)氧樹脂膠泥粘貼在預(yù)定的位置上。

  (四)裂縫封閉后,待密封膠泥達(dá)到一定強(qiáng)度后應(yīng)進(jìn)行壓力試漏,檢查密封效果。

  (五)灌漿機(jī)具、器具在灌漿前應(yīng)進(jìn)行檢查,運(yùn)行正常方可使用。灌漿結(jié)束后立即拆除管道并用丙酮沖洗管道和設(shè)備。

  (六)灌漿結(jié)束后用環(huán)氧樹脂膠泥將灌漿處抹平,最后對每一道裂縫表面刷環(huán)氧樹脂水泥漿,確保封閉嚴(yán)實,并使其顏色與橋梁商品混凝土盡量保持一致。

  愛牢南京加固公司為您提供加固技術(shù)“混凝土及砌體裂縫修補(bǔ)技術(shù)”，以客戶的需求為根本出發(fā)點(diǎn)，為客戶提供系統(tǒng)的加固整體解決方案。
