混凝土結構加固方法—增設支點加固法。增設支點加固法是用增設支承點來減小構件計算跨度，達到減小結構內力，從而較大福度地提高承載力，減小和限制梁、板的撓曲變形的加固方法。該法簡單可靠，但在使用空間上會受到一定影響，多用于梁、板、銜架、網架等水平結構的加固。增設支點加固法的加固形式按增設支點的支承情況不同，分為剛性支點和彈性支點兩種。跟著南京加固公司來詳細了解一下吧。

混凝土結構加固方法—增設支點加固法

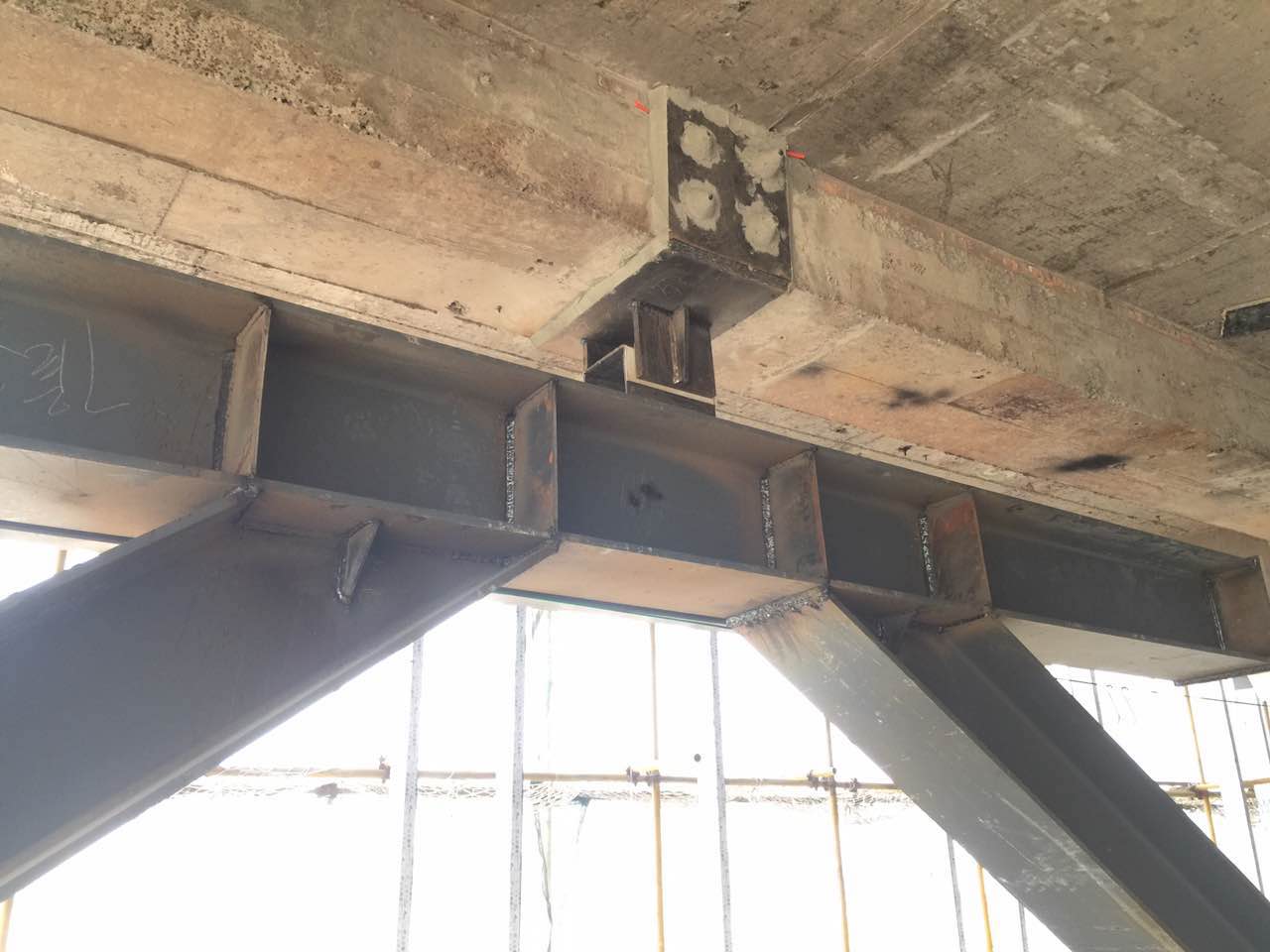

  (1)剛性支點

  是指新增設的支承件十分剛強，以致被加固結構構件的新支點在外荷載作用下沒有豎向位移或位移很小可忽略，所受的荷載直接傳給基礎，或其他承重結構的支柱或支承構件。有時盡管新支點有較大的豎向位移，但由于后加荷載作用，原結構支座也同樣產生位移，新舊支座之間的相對位移是很小的，這種新支點亦應屬于剛性支點。圖1是工程中常見的一些支承，通常這些桿件都是承受軸向力，在后加荷載作用下，新支點的位移與原支座位移的差值不大，通常視為剛性支點。這種支承結構受力比較明確，計算比較簡單。

混凝土結構加固方法—增設支點加固法

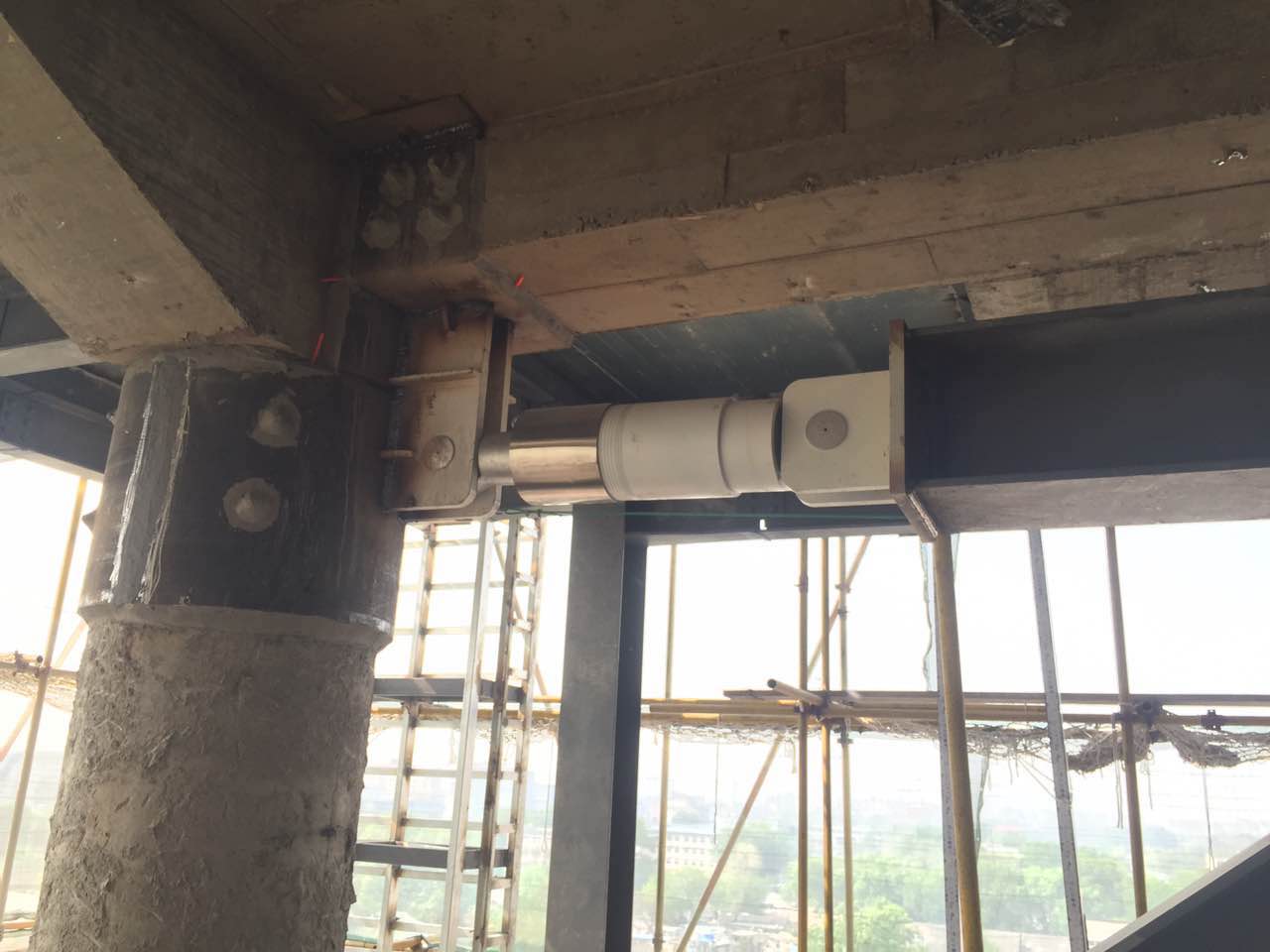

  (2)彈性支點

  是指所增設的支桿或托架的相對剛度不大，在外荷載作用下，新支點與原結構支座的相對位移較大。如采用受彎構件作為支承件或支承件剛度較小、軸向變形較大時，支承件的位移不能忽略，它是以受彎等變形作用來間接傳遞荷載，這種支承點屬于彈性支點。圖2是工程中常見的作為彈性支點的支承結構。彈性支點加固結構的內力必須通過變形協調關系方能求得。

  兩種支點加固法，相比較而言，剛性支點加固對結構承載能力影響較大，彈性支點加固對結鉤使用空間影響較小。

  根據被加固結鉤是否預加支承力，分為兩種情況計算。對于有預加支承力時，支承預加力可視作外力計算，由于此力與外荷載方向相反，因此，對結構內力減少得多。對于無預加力時，在正常使用工作狀態下，被加固結構所能傳給支承結構的力，一般只是加固后使用中所增加荷載的部分荷載，對結構內力減少限。因此，除新增荷載量值較大情況外，為充分發揮支承結構潛力，提高加固效果，在增設支點的同時，一般都要采用頂加支承力式卸載等輔助措施，尤其足彈性支點加固。

  支柱可采用磚柱、鋼筋混凝土柱、結構式鋼柱、鋼管柱或鋼管混凝土柱等。支撐和支撐梁一般采用鋼結構構件或鋼筋混凝土構件。所增設的支柱、支撐與被支撐的鋼筋混凝土梁間應有可靠連接。對于鋼筋混凝土支柱、支撐，可采用濕式鋼筋混凝土套箍濕式連接。對于型鋼支柱、支撐可采用型鋼套箍干式連接。

  按支柱對被加固梁、板是否作用預應力(頂升力)又分為預應力和非預應力兩種加固方法，預應力支柱(預應力支撐桿)不僅可以保證支柱桿件能良好地參加工作，而且還可調節被加固結構構件的內力。施加頂升力越大，被加固結構構件的跨中彎矩減少越多，增設支點的“卸載”作用就越大。但若頂升過大，原梁可能出現反向彎矩，因此，對頂升力的大小應加以控制。
