一、工程概述

  工程名稱：浦發銀行鎮江支行檔案室加固改造工程

  施工單位：南京愛牢加固工程有限責任公司

  本加固改造工程，需要對部分結構進行改動，新加鋼梁，拆除部分后加結構，加固采用粘鋼、粘碳纖維布加固梁等方案。

  二、加固工程技術方案

  1、粘貼碳纖維工程

  粘貼碳纖維前對現場需粘貼的混凝土表面進行勘查，表面需無粉刷層的混凝土結構，干燥無水質，無油污污染過。

  定位放線，根據圖紙要求放線，縱向偏差不過1，豎向偏差不過2。

  粘貼結構面的打毛處理，由于是老混凝土，結構表明難免有氧化，用角磨機進行打磨去處氧化層，露出結構層，去處的厚度約2，轉角處進行去陵角處理，把角打磨成圓弧狀。

  調配結構膠，根據提供產品的廠家說明，進行調配，嚴禁憑經驗和感覺調配。調配中注意以下幾點，

  嚴格按照生產廠家的配比進行調配，攪拌到顏色均勻一致方可使用。

  膠有一定的固化時間和施工時間，必須在規定的施工時間前結束施工作業，超過時間的應舍棄不用。(因為是化學材料應按相關規定處理)

  應結構膠屬于是化學材料，施工中應做好施工人員的保護，以免造成人員傷害。

  碳纖維的裁剪，根據圖紙要求，專人進行。

  涂刷結構膠，采用毛刷將調好的膠涂刷到混凝土結構表面，底層涂刷底膠一遍，指觸感覺有粘度時，接著涂刷適量的結構膠(1平方米約0.8KG)。

  貼碳纖維材料，將裁剪好的碳纖維敷在涂完膠的結構面上，用滾筒來回碾壓，直至表面有膠溢出來。

  保養，粘貼好的碳纖維在膠完全固化前，這段時間為保養期，在此期間不宜觸動。

  在碳纖維表面粉刷水泥砂漿保護，其厚度不應小于20mm。

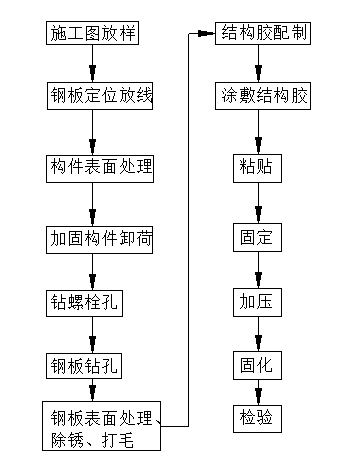

  2、粘鋼加固工程

浦發銀行鎮江支行檔案室加固改造工程施工工藝

  ⑴、混凝土構件表面處理

  (1) 對混凝土表面需要粘貼鋼板的部位，用鋼絲刷將混凝土表面松散浮渣除凈。

  (2) 對粘合面進行打磨，需去除1～2mm厚表層，用強力鼓風機吹凈粉塵，并用抹布擦拭干凈。如原混凝土結構有嚴重凸凹不平之處，應采用高強樹脂砂漿找平，找平處應與周圍過渡圓滑自然。

  (3)按設計圖紙尺寸，并與鋼板上的預鉆孔位置一致在混凝土構件上鉆孔，用作安裝M10的膨脹錨栓。

  ⑵、鋼板粘合面的處理

  (1)若鋼板生銹或輕微銹蝕，則用手提砂輪打磨，直至出現金屬光澤，然后還必須對鋼板進行粗糙處理，用砂輪打磨出紋路，并且紋路應與鋼板受力方向垂直。

  (2)將打磨好的鋼板擦拭干凈待用。

  (3)將鋼板的外表面打磨、銹除干凈。

  ⑶粘結膠的配制

  粘結膠配制時要天平秤計量準確，所用容器不得有油污等其他雜物，攪拌時應嚴防水進入容器內，并按同一方向用專用機械攪拌。施工時應根據氣溫及施工情況按量配制，宜少量多次。

  ⑷粘貼鋼板

  鋼板粘貼時，用抹刀同時涂抹在已處理好的混凝土表面和鋼板上，厚度為1～3mm，中間厚邊緣薄，然后將鋼板貼于預定位置，并用手錘沿粘貼面輕輕敲擊鋼板，如無空洞聲，則表示已粘貼密實，否則應剝下鋼板，補膠后重新粘貼。

  鋼板粘貼后，應當立即加臨時支撐，對于U形箍鋼板使用夾具加壓，在臨時支撐固定后擰緊膨脹螺栓并適當加壓，以讓鋼板、膠液、混凝土面有效結合。

  鋼板粘貼后則應靜置固化養護，養護期內嚴禁外力擾動，根據室溫，一般24小時即可拆除臨時支撐，3天即可全部受力使用。冬季施工還應做好保溫，確保施工和養護溫度不低于5°C。

  對于需要焊接的部位，尚須在焊接完畢后，采用壓力注膠的方式進行注膠至密實為止。

  ⑸、鋼板外表面防腐、防火處理

  (1)在鋼板粘貼質量驗收合格后，還需在外表面進行防腐、防火處理;

  (2)將鋼板的外表面除銹干凈，保持干燥;

  (3)鋼板進行拉毛處理后，在鋼板表面粉刷水泥砂漿保護，其厚度不應小于20mm。
