江蘇省水利廳科技檔案室由于原使用功能為普通辦公用房，現改造為檔案室使用，檔案室的使用荷載為1000KN/㎡，原結構荷載不滿足現使用要求，愛牢南京加固公司故對原結構進行加固使結構荷載達到1000KN/㎡，以滿足檔案室的使用要求。

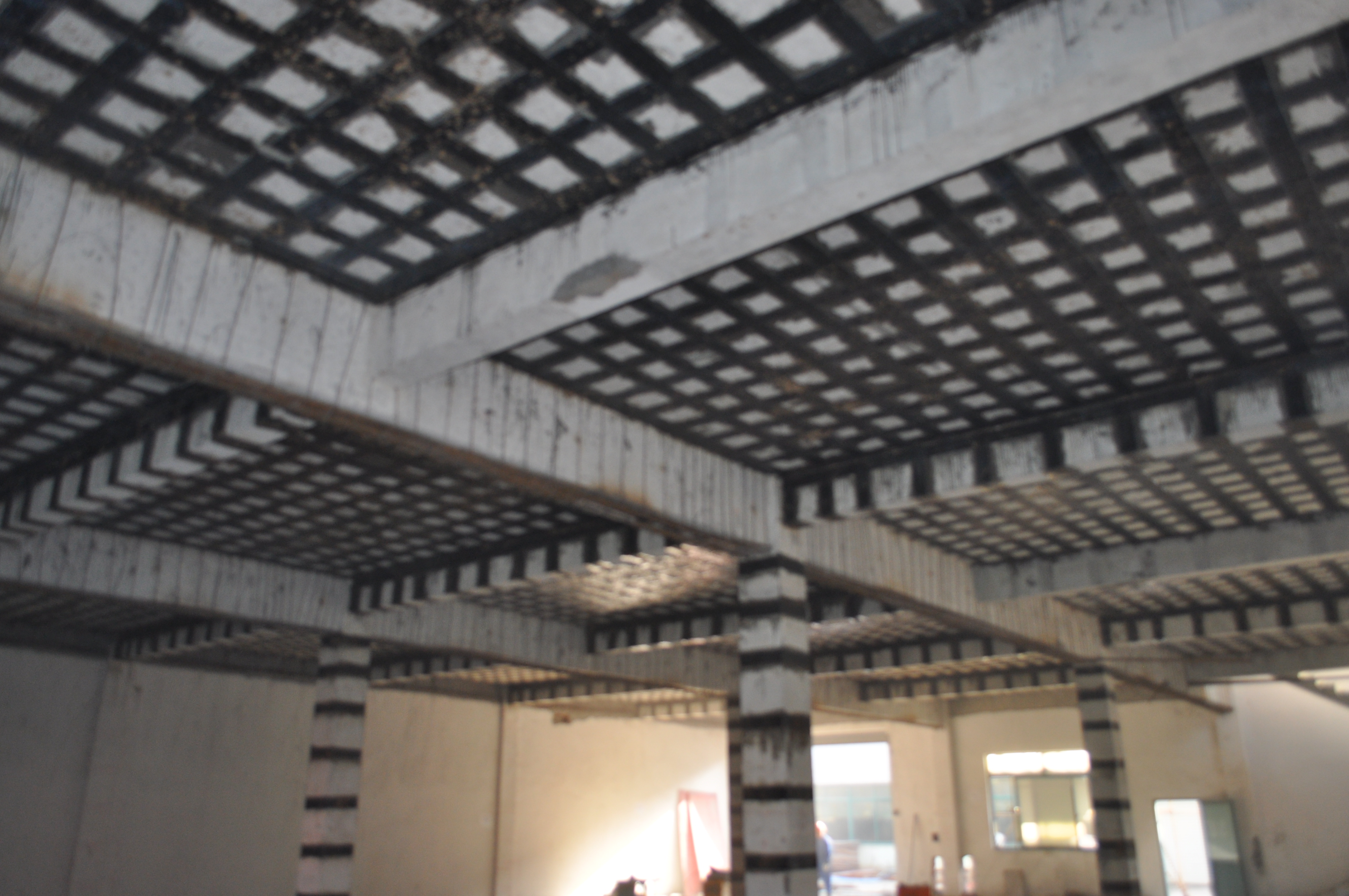

圖片來源網絡

一、主要加固辦法有：

  梁加大截面加固，JKL1，3-6層的C-E軸加大截面加固，3-5層的F軸加大截面，原梁截面尺寸為240×560，現將梁截面擴大為360×740，在梁底種植5Φ16的主筋，并將10的U型箍筋與原箍筋焊接，澆注UGM高強灌漿料。

  JKL2，6層的軸加大截面加固，3-5層的G軸加大截面，原梁截面尺寸為240×560，現將梁截面擴大為320×560，在梁底種植3Φ16的主筋，并將Φ10的U型箍筋與原箍筋焊接，澆注UGM高強灌漿料。

  板加固采用增加型鋼加固的辦法，在板上增加GL1-20a(200*100*7.0*11.4)和GL2-C10(100*48*5.3*8.5)。焊接于框架梁上的埋件，埋件錨固在增大截面的梁上。

二、梁加大截面加固工藝

  (1)、表面粉刷層的鑿除，對新老混凝土結合面的表面層，用電鎬鑿除表面粉刷層，并清理表面所有附著物，用鋼絲刷將混凝土表面松散浮渣除凈。

對新老接合面進行打磨，需去除1～2mm厚表層，用強力鼓風機吹凈粉塵，并用抹布擦拭干凈。如原混凝土結構有嚴重凸凹不平之處，應采用高強樹脂砂漿找平，找平處應與周圍過渡圓滑自然。

  在表面清理完后，用尖頭電鎬在原面鑿除坑槽，間距100，深度6，后刷粘結劑。

  (2)、植筋施工

  混凝土成孔, 化學植筋時采用沖擊電錘成孔,植筋的孔深孔徑按照加固梁主筋Φ16，鉆孔徑20，孔深190技術參數執行。

  清孔及洗孔

  鉆孔完畢后用空壓機和刷子清除孔道內的粉塵，避免由于粉塵產生隔離而影響粘結效果。先用空壓機吹幾遍，然后用刷子來回清刷孔道，再用空氣壓縮機吹凈，直至無粉塵為止。

  混凝土構件孔道成孔后應保持干燥，孔道完成后應及時會同甲方、監理人員對孔道直徑、深度、位置等方面進行驗收，合格后方可進入下道工序。

  鋼筋除銹，錨固鋼筋需植入部份若有浮銹，則用鋼絲刷進行除銹，直至表面基本光亮無任何懸浮物為止。除銹的長度應大于錨固體埋置長度，除銹后的錨筋應用沾有丙酮的刷子清洗一遍，并置于干凈的環境和容器上備用。

  填注結構膠，采用專用膠槍向孔內注膠，注膠時膠嘴應伸至孔底，一邊注膠一邊緩緩?fù)顺觥Ｈ艨椎垒^深，膠嘴無法伸至孔底時，應當在膠嘴前加裝連接管。注膠時注意開始的3～4滴膠可能會混合不均，應當棄用。當膠液約為孔洞的2/3時再插入鋼筋,插入時一邊轉動一邊插入鋼筋，以利空氣排出,其量按膠液剛溢出為益。

  養護，將植好的鋼筋靜置養護2小時，養護期間不得受力或擾動，達到強度即可做抽檢抗拔試驗。

  (3)、鋼筋制作綁扎，現場施工時，在現場布置鋼筋加工場地。進行鋼筋加工制作。按施工進度計劃分期分批進場、堆放，并做好鋼筋的維護工作。鋼筋的制作、連接、綁扎成型、數量、規格按照設計及規范要求施工操作。

  本次鋼筋綁扎主要是梁加固，故鋼筋應在化學植筋前即應根據已成的孔來配制、下料、制作。

  梁的箍筋穿過樓面板呈封閉型，開口處設置135°彎頭，彎鉤長度不小于10d。

  鋼筋的綁扎順序一般為主筋，箍筋，附加筋。搭接綁扎其綁扎點不少于三個。

  鋼筋的品種和質量必須符合設計要求和有關標準規定。

  鋼筋成品與半成品進場必須附有出廠合格證及物理試驗報告，進場后必須掛牌，按規格分別堆放，并做標牌標識。

  施工時要對鋼筋進行復試，合格后方可投入使用。

  驗收重點為鋼筋的品種、規格、數量、綁扎牢固、搭接長度等，并認真填寫隱蔽工程驗收單交監理驗收。

  (4)、模板制作，此處施工模板采用11夾板做面板，50×100木方做擱柵，鋼管扣件滿堂腳手架作支撐架。

  模板體系技術措施

  封模前應進行清理，或在下腳留清理孔，便于清理垃圾。

  梁和板跨度為6m，模板要起拱，起拱高度為5mm。

  模板工程驗收重點在模板的剛度、垂直度、平整度。

  支模質量要求及驗收按照相關技術標準進行。

  模板及支撐必須具有足夠的強度、剛度和穩定性。模板的接縫不大于2.5mm。

  (5)、澆筑高強灌漿料，首先在板上選擇合適的澆筑口，每隔2米在板上開75的圓洞留著澆筑灌漿料。

  灌漿料的攪拌，加水量一般應按隨貨的產品檢驗報告上的推薦用水量加入，一般灌漿料用量的13%，攪拌均勻即可使用。灌漿料的拌和可采用機械攪拌或人工攪拌。采用機械攪拌時，攪拌時間一般為1-2min，人工攪拌時，應先加入2/3的用水量，攪拌2min，其后加入剩余用水量，繼續攪拌至均勻。攪拌地址應盡量靠近灌漿施工地點，以保證60min內將料用完。冬季施工時，灌漿料拌和用水應符合現行《鋼筋混凝土工程施工及驗收規范》有關規定?，F(xiàn)場使用時，未經試驗嚴禁在灌漿料中摻入任何其他外加劑、外滲劑。

  灌漿料的澆筑，攪拌好的灌漿料采用泥桶轉運，鐵舀往預留灌注孔里倒，直至滿溢時止。

  灌漿料的養護，澆筑完后24小時后方可拆模，拆模后定時灑水養護至一周。

  三、板面增加型鋼加固施工。在板上增加GL1-20a(200*100*7.0*11.4)和GL2-C10(100*48*5.3*8.5)。鋼梁焊接于框架梁上的埋件，埋件錨固在增大截面梁上。
